قطعات یدکی سایبان بازویی

قطعات یدکی سایبان بازویی باید همیشه در دسترس خریدار باشند تا درصورت خرابی عملکرد سایبان در کمترین زمان ممکن تعویض گردند. خرابی یک مفصل، فرسودگی بازوی فنردار یا اختلال در گیربکس می تواند عملکرد سایبان بازویی را تحت تاثیر قرار دهد. حتی اگر پارچه و بدنه اصلی آن همچنان سالم باشند. در چنین شرایطی، تعویض قطعه معیوب معمولا امکان استفاده مجدد از سازه را فراهم می کند.

برای خرید قطعات یدکی سایبان بازویی باید نوع مکانیزم، ابعاد اتصال و سازگاری قطعه با مدل سایبان بررسی شود. قطعاتی مانند بازوی کامل آلومینیومی، مفصل نری و مادگی، فک بغل بازو، مکانیزم تنظیم شیب، پروفیل پیشانی، اندکپ و گیربکس، وظایف متفاوتی دارند و انتخاب هر کدام به محل خرابی و ساختار سایبان بستگی دارد.

ساختار مکانیکی سایبان بازویی

سایبان بازویی از چند مجموعه مکانیکی تشکیل شده است که هماهنگی آن ها حرکت روان پارچه را ممکن می کند. محور لوله ای، پارچه را هنگام جمع شدن در خود می پیچد و پروفیل پیشانی، لبه جلویی پوشش را نگه می دارد. بازوهای مفصلی با تغییر طول هندسی مجموعه در هنگام باز و بسته شدن، پارچه را به سمت بیرون هدایت می کنند و کشش آن را حفظ می کنند.

مفصل ها، قطعات یدکی تنظیم شیب و اتصالات بدنه نیز حرکت بازوها و نحوه اتصال آن ها به سازه را کنترل می کنند. در مدل های دستی، گیربکس و دسته هندل نیروی چرخشی مورد نیاز را منتقل می کنند. در مدل های برقی، موتور این وظیفه را بر عهده دارد. شناخت این اجزا کمک می کند هنگام تعمیر، قطعه مورد نیاز را دقیق تر تشخیص دهید و هزینه تعویض مجموعه های سالم را نپردازید.

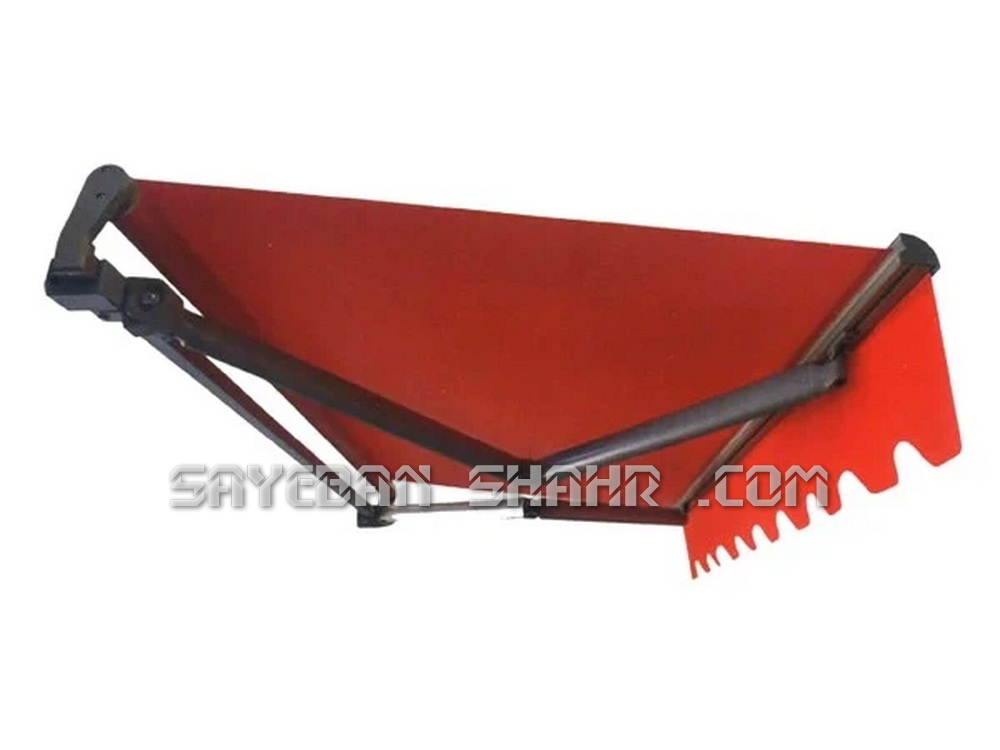

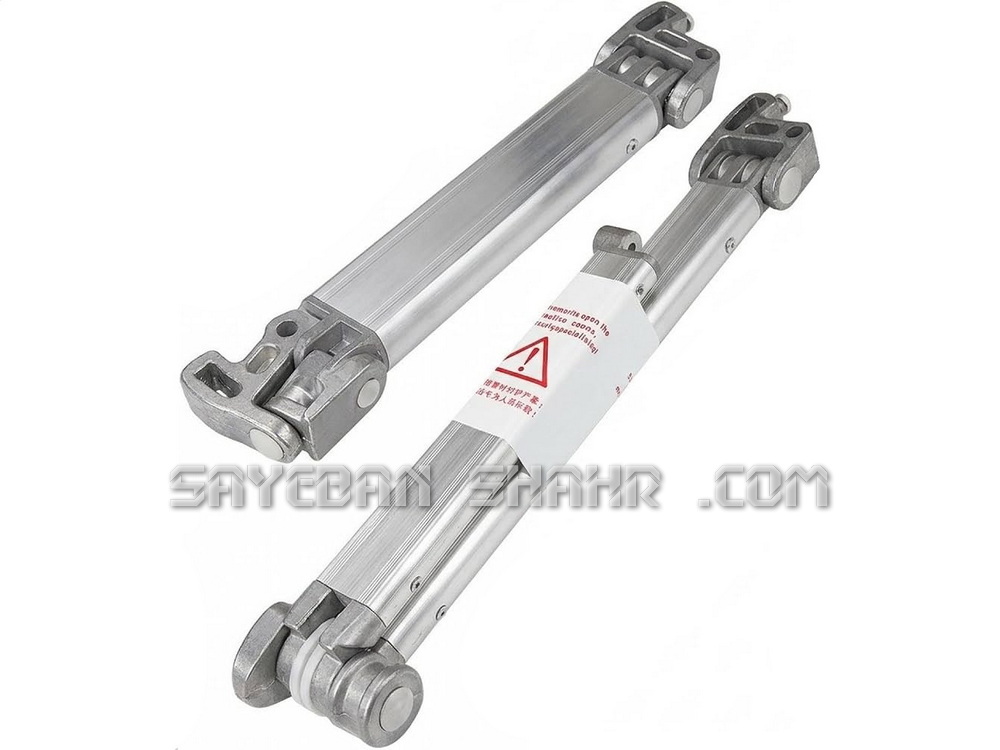

بازوی فنردار آلومینیومی

بازوی کامل سایبان بازویی فنردار آلومینیومی با سیم بکسل یکی از قطعات یدکی اصلی مجموعه حرکتی سایبان است. این بازو از اجزایی تشکیل می شود که با کمک فنر و سیم بکسل، نیروی لازم برای حرکت و حفظ کشش پوشش را تامین می کنند. اجزای داخلی و اتصالات بازو باید با یکدیگر هماهنگ باشند تا هنگام باز شدن، حرکت بازو کنترل شود و پارچه به شکل مناسبی روی سازه قرار بگیرد. هنگام خرید بازوی کامل، طول بازشو، ساختار بازوی فعلی، محل اتصال به بدنه و پروفیل پیشانی و نوع مفصل های دو سر بازو را بررسی کنید.

بازوی جایگزین باید از نظر ابعاد و هندسه حرکتی با سایبان موجود سازگار باشد. صرف شباهت ظاهری یا آلومینیومی بودن قطعه، تطابق فنی آن را مشخص نمی کند. اگر خرابی به یک اتصال یا قطعه مجزا محدود باشد، بررسی امکان تعویض همان بخش نیز می تواند هزینه تعمیر را کاهش دهد.

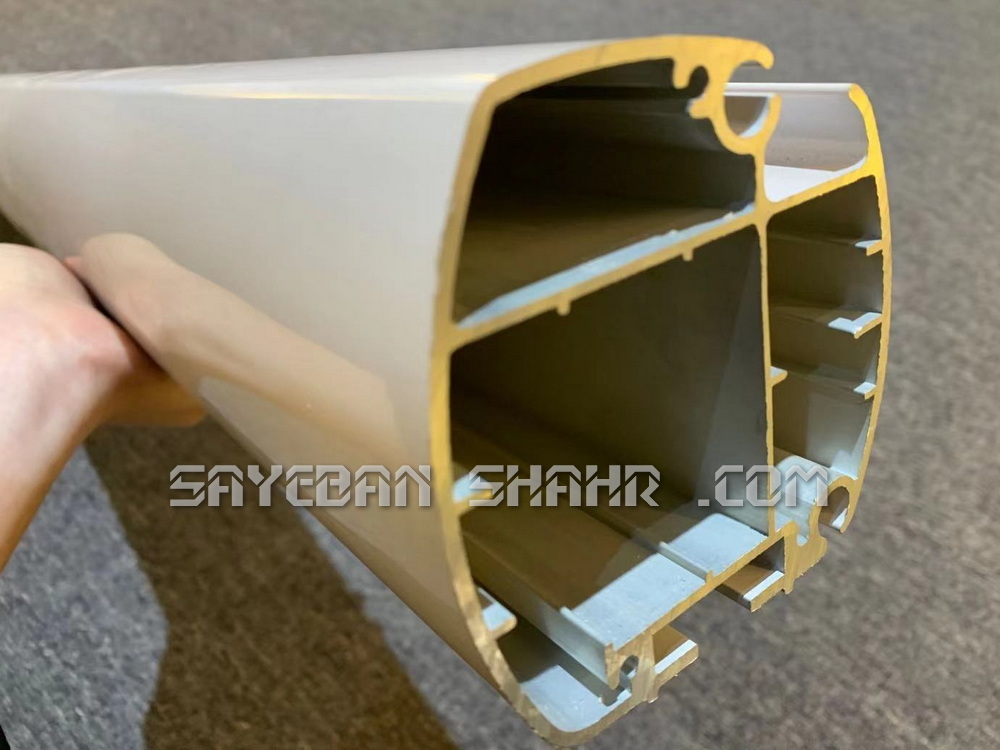

پروفیل پیشانی و اندکپ

پروفیل پیشانی جلو سایبان بازویی در قسمت جلویی سایبان قرار می گیرد و وظیفه نگهداری لبه پارچه و ایجاد اتصال میان بخش جلویی پوشش و بازوها را بر عهده دارد. طول پروفیل، شکل مقطع، محل قرارگیری اتصالات و سازگاری آن با بازوها در انتخاب قطعه جایگزین اهمیت دارند. پروفیلی که از نظر طول یا مقطع با نمونه موجود تفاوت داشته باشد، ممکن است به اتصال درست قطعات یدکی یا قرارگیری منظم پارچه لطمه بزند.

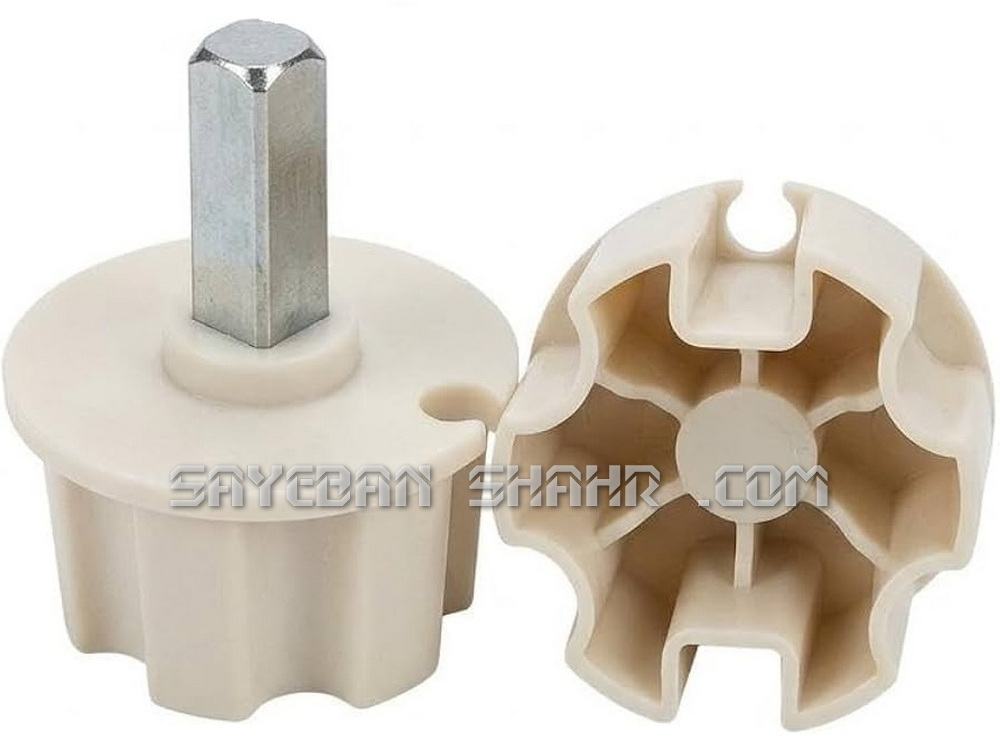

در دو انتهای این بخش، اندکپ پلاستیکی سایبان بازویی قرار می گیرد. اندکپ، انتهای پروفیل را می پوشاند و بسته به طراحی قطعه، می تواند در تکمیل مجموعه و جانمایی اجزای انتهایی نیز نقش داشته باشد. برای خرید این قطعه پلاستیکی، شکل و اندازه محل نصب و تناسب آن با مقطع پروفیل را در نظر بگیرید. زیرا اندکپ های ظاهرا مشابه ممکن است از نظر ابعاد یا شیوه نصب متفاوت باشند.

مفصل های حرکتی بازو

مفصل ها امکان تغییر زاویه میان بخش های بازو را فراهم می کنند و در مسیر باز و بسته شدن سایبان، پیوند مکانیکی اجزای متحرک هستند. مفصل نری سایبان بازویی و مفصل مادگی سایبان بازویی از قطعاتی هستند که باید متناسب با ساختار بازوی موجود انتخاب شوند.

شکل اتصال، قطر محل پین یا محور، فاصله سوراخ ها و ابعاد قسمت قرارگیرنده در پروفیل، از مشخصاتی هستند که در سازگاری این اجزا تاثیر دارند. در کنار آن ها، فک بغل بازوی سایبان بازویی در مجموعه اتصالات بازو قرار می گیرد و انتخاب آن به طراحی همان مدل وابسته است.

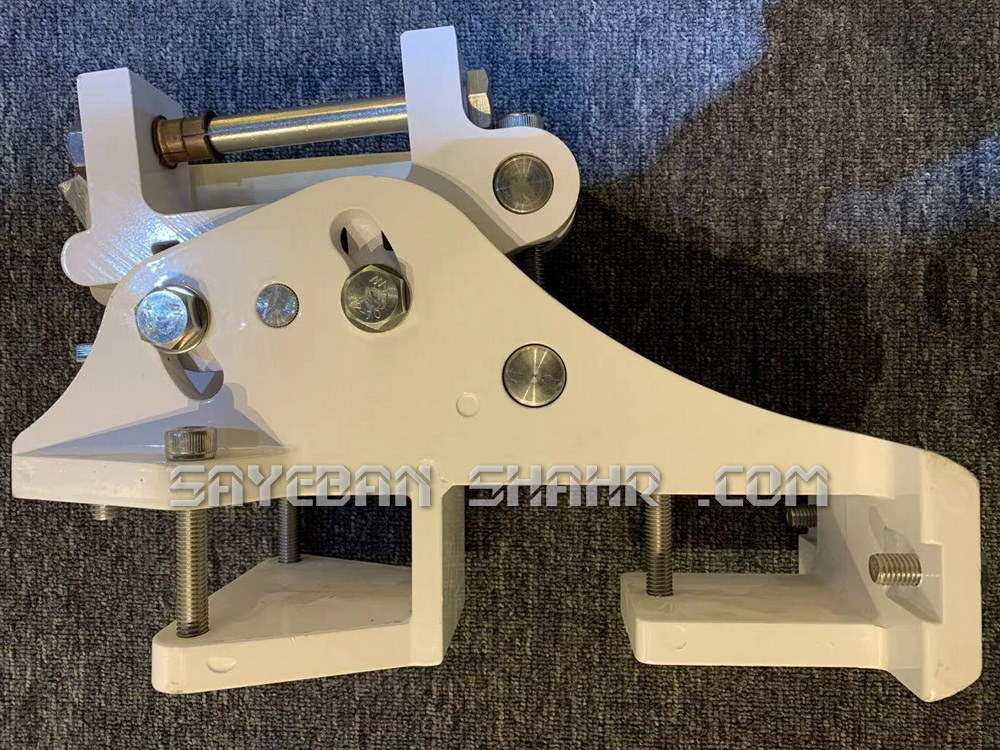

مکانیزم تنظیم شیب سایبان

تنظیم شیب، زاویه قرارگیری بازوها و سطح پوشش را نسبت به محل نصب مشخص می کند. این تنظیم بر ارتفاع لبه جلویی سایبان، میزان سایه اندازی و نحوه قرارگیری پارچه در حالت باز اثر می گذارد. مکانیزم تنظیم شیب سایبان بازویی، شامل مجموعه مادر و آدمک، برای تغییر و تثبیت زاویه در ساختار مربوط به خود استفاده می شود. در کنار این مجموعه، قطعات یدکی دیگری مانند تنظیم شیب سایبان بازویی و چپقی بازو و تهی بازو نیز با ساختار اتصال و روش تنظیم همان مدل ارتباط دارند.

هنگام خرید، تفاوت میان یک قطعه اتصال و مجموعه کامل تنظیم شیب را در نظر بگیرید. تعویض درست این قطعات یدکی به تطبیق شکل اتصال، نقاط مهار و محدوده حرکت آن ها نیاز دارد. پس از تعویض قطعه یا بازوی کامل، بررسی زاویه هر دو سمت و تراز بودن پروفیل پیشانی بخشی از فرایند تنظیم سایبان است.

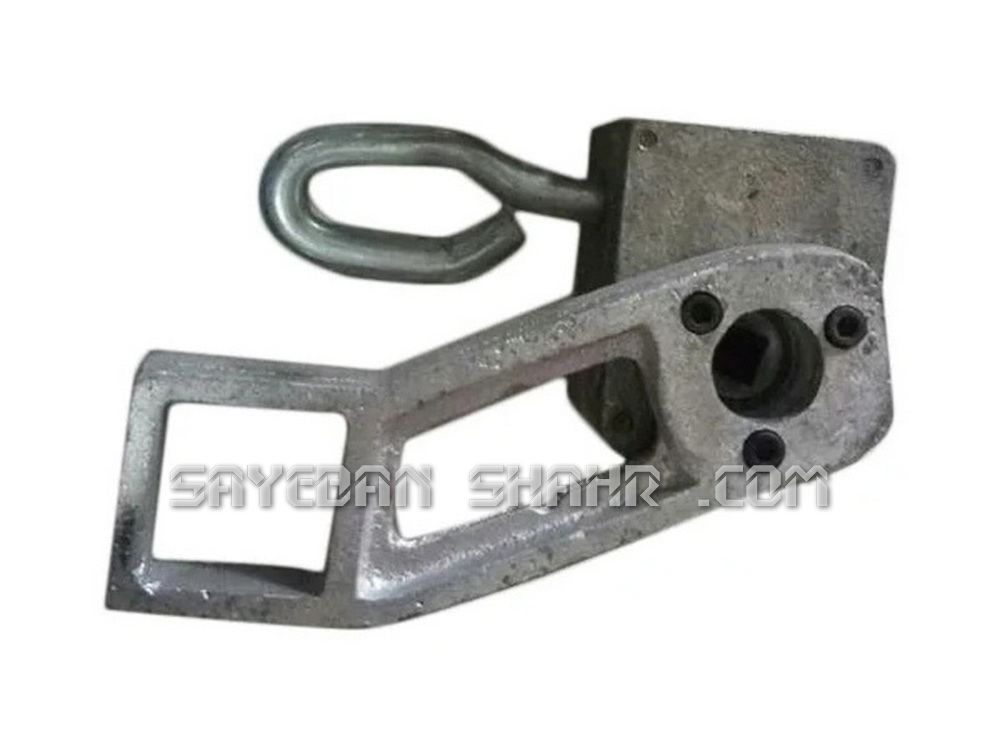

اتصال سایبان به سازه

مکانیزم اتصال سایبان بازویی به سازه نگهدارنده، رابط میان بدنه سایبان و سطح نصب است. این بخش، نیروهای ناشی از وزن مجموعه و حرکت بازوها را به محل اتصال منتقل می کند. به همین دلیل، طراحی آن باید با ساختار سایبان و شرایط نصب هماهنگ باشد. هنگام تهیه قطعات یدکی جایگزین، شکل پایه، فاصله سوراخ های نصب، ابعاد محل اتصال بازو و فضای لازم برای حرکت اجزا را بررسی کنید.

جنس دیوار یا سازه نیز در انتخاب تجهیزات اتصال و شیوه نصب موثر است. اتصال به بتن، آجر و پروفیل فلزی به شرایط و روش های اجرایی متفاوتی نیاز دارد. بررسی هم زمان قطعه و سطح نصب، به انتخاب مجموعه ای سازگار کمک می کند و امکان نصب دقیق تر و توزیع مناسب نیرو را فراهم می آورد.

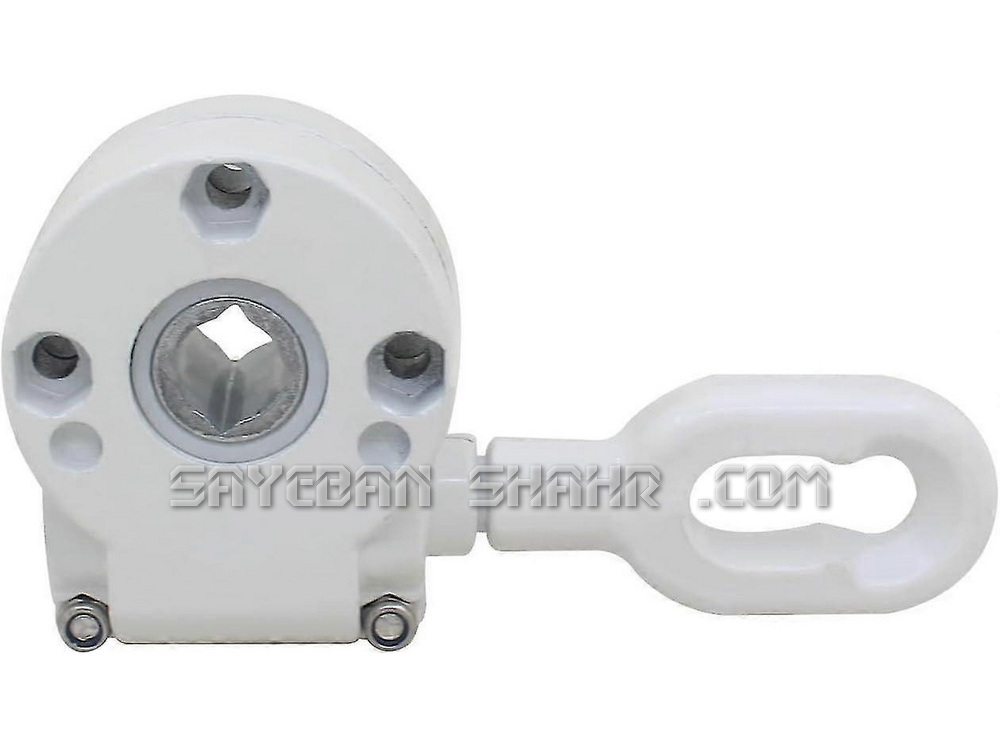

گیربکس و دسته هندل سایبان بازویی

در سایبان های دارای عملکرد دستی، گیربکس نیروی واردشده از دسته هندل را به حرکت چرخشی محور منتقل می کند تا پوشش باز یا جمع شود. عملکرد این مجموعه به هماهنگی ورودی گیربکس، خروجی متصل به محور و محل نصب آن بستگی دارد. گیربکس و دسته هندل سایبان بازویی به صورت مجموعه قابل تهیه هستند و دسته هندل سایبان بازویی نیز به تنهایی قابل خرید است.

اگر دسته به درستی در محل خود قرار می گیرد، اما چرخاندن آن حرکت مناسبی در سایبان ایجاد نمی کند، بررسی گیربکس، محل درگیری محور و اتصالات انتقال نیرو می تواند به شناسایی بخش معیوب کمک کند. هنگام سفارش، به مدل گیربکس، جهت نصب، نوع اتصال ورودی و خروجی و شکل دسته توجه کنید. هماهنگی این مشخصات اهمیت بیشتری از شباهت ظاهری قطعات یدکی دارد.

تشخیص قطعات یدکی معیوب

نشانه های عملکردی سایبان می توانند مسیر بررسی قطعات یدکی را مشخص کنند. برای مثال، حرکت نامتقارن دو بازو یا کج شدن پروفیل پیشانی می تواند با وضعیت مفصل ها، تنظیم شیب یا اتصال بازوها ارتباط داشته باشد. جمع شدن نامنظم پارچه نیز بررسی پروفیل جلویی، تراز محور رول و موقعیت بازوها را نشان دهد. در سایبان دستی، تغییر محسوس در نحوه انتقال نیرو هنگام چرخاندن هندل، بررسی مجموعه گیربکس و محل اتصال آن به محور را مطرح می کند.

همچنین، لقی محسوس در یک اتصال می تواند به بررسی فک، مفصل یا قطعات یدکی نگهدارنده مربوط باشد. تشخیص نهایی با مشاهده محل خرابی و بررسی قطعات یدکی مربوطه انجام می شود. زیرا یک نشانه ممکن است از چند قطعه یدکی مختلف ناشی شود. برای سفارش دقیق تر قطعات یدکی، ثبت عکس از مجموعه نصب شده، نمای نزدیک قطعه و اندازه های اتصال، اطلاعات مفیدی برای تطبیق محصول در اختیار فروشنده قرار می دهد.
